Kirjeldus

Peamised omadused

• 16 × 10/100 Mbit/s PoE-porti
• 2 × 1000 Mbit/s gigabitist uplink-porti
• IEEE 802.3af ja IEEE 802.3at PoE-tugi
• PoE koguvõimsus kuni 200 W
• Ühe PoE-pordi võimsus kuni 30 W
• Extend-režiimis edastuskaugus kuni 250 m
• 14,8 Gbit/s blokeerimiseta lülitusvõimsus
• Sisseehitatud 100–240 V AC toiteplokk
• 4 kV liigpingekaitse
• Metallkorpus
• Plug-and-play kasutamine
• Lauale või seinale paigaldatav
• IP30 kaitseaste

Toide ja andmeside ühe kaabliga

PoE-tehnoloogia võimaldab edastada sama Etherneti kaabli kaudu nii võrguandmeid kui ka elektritoidet. Seetõttu ei ole PoE-kaamerate juurde vaja paigaldada eraldi toiteadaptereid ega pistikupesasid.

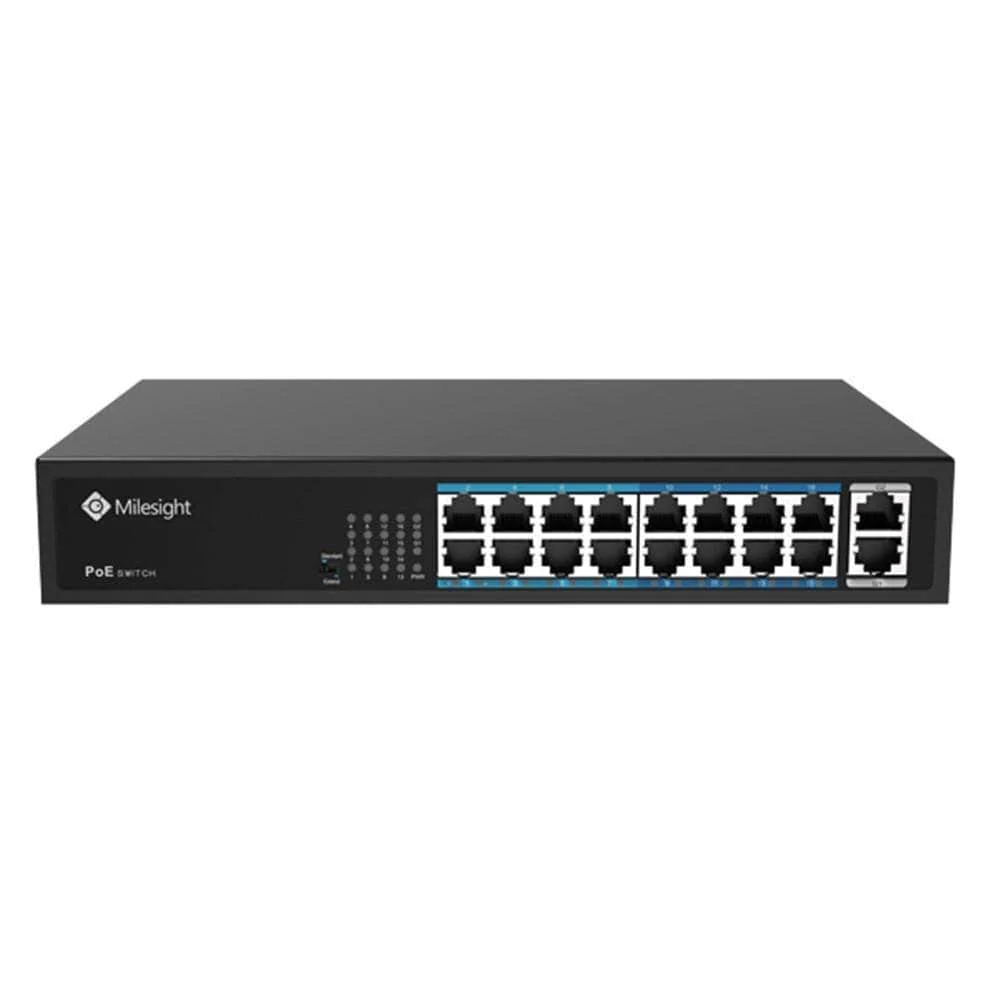

MS-S0216-GL võimaldab ühendada kuni 16 IP-kaamerat või muud IEEE 802.3af/at standardit toetavat PoE-seadet.

16 PoE-porti

Switchil on 16 RJ45 PoE-porti, mille andmeedastuskiirus on 10/100 Mbit/s. Ühte porti saab ühendada ühe IP-kaamera või muu PoE-võrguseadme.

PoE-portide kaudu saab ühendada näiteks:

• fikseeritud IP-kaamerad;
• motoriseeritud IP-kaamerad;
• numbrimärgituvastuskaamerad;
• väiksema energiatarbega PTZ-kaamerad;
• PoE-fonolukud ja läbipääsuterminalid;
• teised IEEE 802.3af/at võrguseadmed.

Kaks gigabitist uplink-porti

Kaks 1000 Mbit/s uplink-porti võimaldavad ühendada switchi NVR-salvesti, ruuteri, serveri või põhivõrguga.

Gigabitised uplink-pordid on olulised suurema kaamerasüsteemi puhul, sest nende kaudu liiguvad korraga mitme kaamera videovood. Suurem läbilaskevõime aitab vähendada võrgu ülekoormuse ja videopildi katkemise ohtu.

PoE-võimsus kuni 200 W

Switchi kogu PoE-võimsus on kuni 200 W ning ühe pordi maksimaalne väljundvõimsus on 30 W.

Ühendatavate seadmete valimisel tuleb kontrollida nende maksimaalset energiatarvet. Kuigi iga port toetab kuni 30 W võimsust, ei tohi kõigi ühendatud seadmete summaarne energiatarve ületada switchi 200 W PoE-võimsusreservi.

Extend-režiim kuni 250 meetrini

Standardrežiimis töötavad kõik 16 PoE-porti kiirusel 10/100 Mbit/s ning toetavad kuni 100-meetrist kaabliühendust. Gigabitised uplink-pordid töötavad kuni 100 meetri kaugusele.

Extend-režiimis:

• pordid 1–8 töötavad kiirusel 10/100 Mbit/s kuni 100 meetri kaugusele;
• pordid 9–16 töötavad kiirusel 10 Mbit/s kuni 250 meetri kaugusele;
• uplink-pordid 17–18 töötavad kiirusel 1000 Mbit/s kuni 100 meetri kaugusele.

Extend-režiim sobib suurematele objektidele, kus osa kaameraid asub salvestist või võrgukeskusest kaugemal kui tavapärased 100 meetrit.

Pärast Standard- ja Extend-režiimi vahetamist tuleb switch taaskäivitada, et valitud režiim rakenduks.

Plug-and-play kasutamine

MS-S0216-GL ei vaja eraldi tarkvaralist seadistamist. Kaamerad, salvesti ja muud võrguseadmed ühendatakse sobivatesse portidesse ning switch alustab automaatselt tööd.

Esipaneeli indikaatorid näitavad:

• switchi toiteolekut;
• võrguühenduse olemasolu ja andmesidet;
• PoE-toite toimimist;
• Extend-režiimi aktiveerimist.

Metallkorpus ja aktiivjahutus

Metallkorpus aitab kaitsta switchi sisemisi komponente ning soojust hajutada. Sisseehitatud jahutusventilaator tagab stabiilse töö ka suurema PoE-koormuse korral.

Switchi saab paigutada lauale või kinnitada seinale. IP30 kaitseastme tõttu on seade mõeldud paigaldamiseks kuiva sisekeskkonda või sobivasse tehnikakappi.

Liigpingekaitse

PoE-portidel on 4 kV liigpingekaitse, mis aitab kaitsta switchi elektriliste ülepingete eest. Kogu videovalvesüsteemi töökindluse tagamiseks tuleb kasutada nõuetekohast maandust ja vajadusel täiendavaid liigpingekaitsmeid.

Tehnilised andmed

Võrgupordid

• PoE-pordid: 16 × RJ45
• PoE-portide kiirus: 10/100 Mbit/s
• Uplink-pordid: 2 × RJ45
• Uplink-portide kiirus: 1000 Mbit/s
• Automaatne kiiruse tuvastamine: toetatud

Võrgustandardid

• IEEE 802.3 10Base-T
• IEEE 802.3i 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3x voohaldus

Võrgu jõudlus

• Lülitusvõimsus: 14,8 Gbit/s
• Lülitusviis: blokeerimiseta
• Pakettide edastuskiirus: 5,36 Mpps
• Pakettide puhvermälu: 4 M
• MAC-aadresside tabel: 16 K

PoE-toide

• PoE-standardid: IEEE 802.3af ja IEEE 802.3at
• PoE koguvõimsus: kuni 200 W
• Maksimaalne võimsus ühe pordi kohta: 30 W
• PoE-pordid: 1–16

Edastuskaugus

• Standardrežiim, pordid 1–16: kuni 100 m kiirusel 10/100 Mbit/s
• Extend-režiim, pordid 1–8: kuni 100 m kiirusel 10/100 Mbit/s
• Extend-režiim, pordid 9–16: kuni 250 m kiirusel 10 Mbit/s
• Uplink-pordid 17–18: kuni 100 m kiirusel 1000 Mbit/s
• Režiimi vahetamise järel vajalik taaskäivitamine: jah

Elektritoide

• Toiteallikas: sisseehitatud
• Sisendpinge: 100–240 V AC
• Võrgusagedus: 50–60 Hz
• Sisendvool: 2,5 A

Indikaatorid

• Toiteindikaator: roheline
• Võrguühenduse indikaator: kollane
• PoE-toite indikaator: roheline
• Extend-režiimi indikaator: roheline

Korpus ja töötingimused

• Jahutusventilaator: 1
• Kaitseaste: IP30
• Pordipõhine liigpingekaitse: 4 kV
• Töötemperatuur: –20 °C kuni +55 °C
• Hoiustamistemperatuur: –40 °C kuni +75 °C
• Lubatud õhuniiskus: 10–90%, kondensaadita
• Mõõtmed: 270,4 × 181 × 44 mm
• Kaal: 1,5 kg
• Paigaldus: lauale või seinale
• Garantii: 2 aastat

Sobivad kasutuskohad

Milesight MS-S0216-GL sobib:

• kuni 16 IP-kaameraga videovalvesüsteemidesse;
• büroo- ja ärihoonetesse;
• kortermajadesse;
• kauplustesse ja kaubanduskeskustesse;
• ladudesse ning tootmishoonetesse;
• koolidesse ja avalikesse hoonetesse;
• parkimisalade videovalvesse;
• väravate ja territooriumide jälgimiseks;
• süsteemidesse, kus osa kaameraid asub kuni 250 meetri kaugusel.

MS-S0216-GL ühendab 16 PoE-seadme toite ja andmeside ühte switchi ning kasutab videopildi edastamiseks kahte kiiret gigabitist uplink-porti.
