Kirjeldus

Peamised omadused

• 16 × 10/100 Mbps PoE-porti
• 2 × 1000 Mbps RJ45 uplink-porti
• 2 × 1000 Mbps SFP-porti
• PoE koguvõimsus kuni 250 W
• Ühe PoE-pordi maksimaalne võimsus 30 W
• IEEE 802.3af/at PoE-tugi
• 14,8 Gbit/s mitteblokeeriv kommuteerimisvõimsus
• 4 kV liigpingekaitse
• Metallkorpus ja ventilaatorita jahutus
• Lihtne Plug & Play kasutuselevõtt
• Paigaldatav lauale või seinale

Toide ja andmeside ühe kaabliga

Switchi 16 PoE-porti võimaldavad edastada ühilduvatele IP-kaameratele elektritoite ja võrguühenduse ühe Etherneti-kaabli kaudu. Nii ei ole iga kaamera juurde vaja eraldi pistikupesa ega toitekaablit, mis lihtsustab paigaldamist ja vähendab kaabelduse hulka.

PoE-pordid toetavad IEEE 802.3af ja IEEE 802.3at standardeid ning võimaldavad väljastada ühe pordi kaudu kuni 30 W võimsust.

250 W PoE-võimsuseelarve

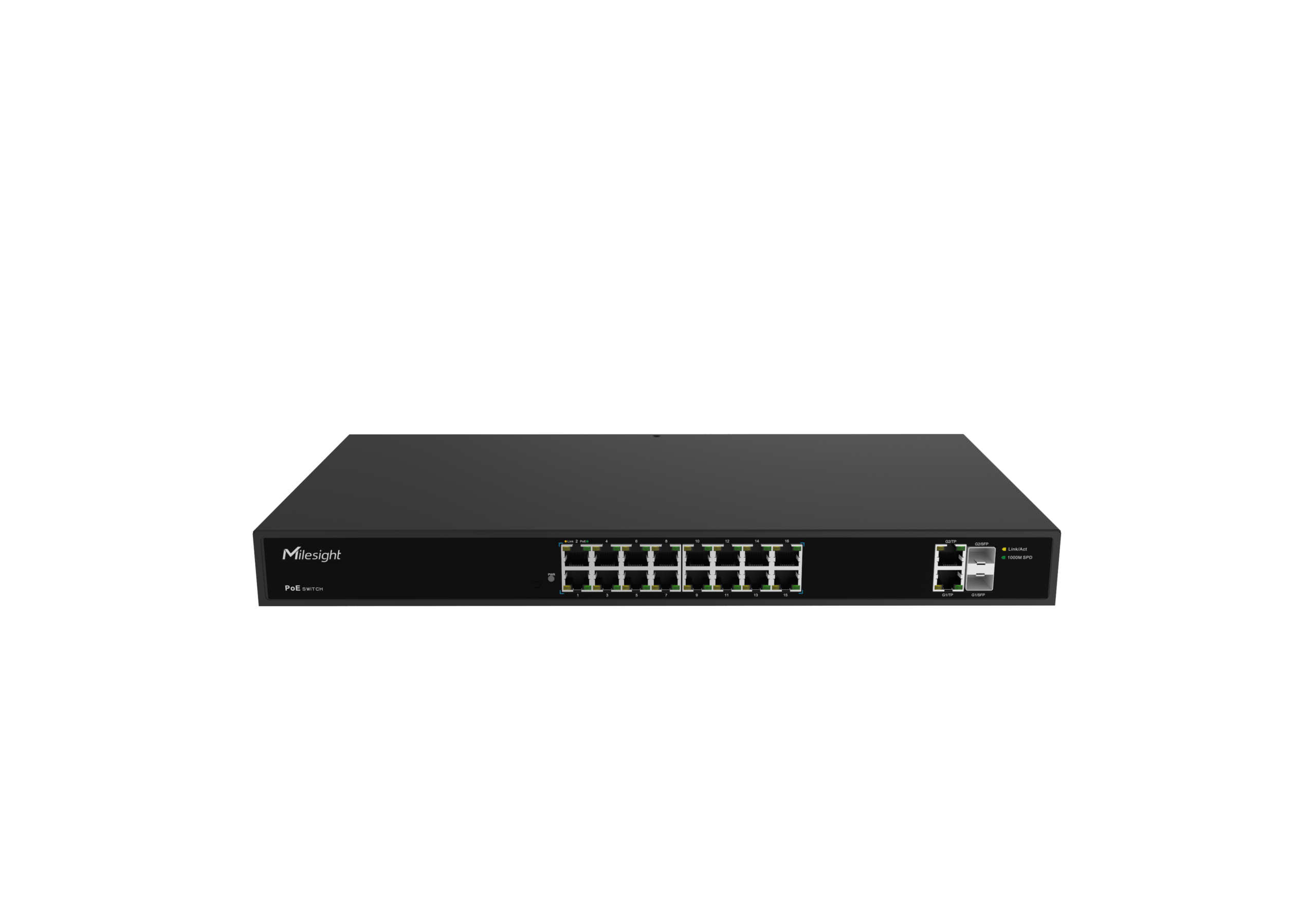

MS-S0416-GF PoE-portide koguvõimsus on kuni 250 W. See võimaldab ühendada mitut erineva energiatarbega IP-kaamerat, sealhulgas infrapunavalgustuse, mootorsuumiga objektiivi või muude lisafunktsioonidega mudeleid.

Ühendatavate seadmete koguvõimsus tuleb valida nii, et see ei ületaks switchi 250 W PoE-võimsuseelarvet.

Gigabitised RJ45 uplink-pordid

Kaks 1000 Mbps RJ45 uplink-porti on mõeldud switchi ühendamiseks NVR-salvesti, ruuteri või põhivõrguga. Gigabitised ühendused pakuvad mitme IP-kaamera videovoogude edastamiseks vajalikku läbilaskevõimet.

SFP-pordid fiiberühenduse loomiseks

Kaks 1000 Mbps SFP-porti võimaldavad ühendada switchi sobivate SFP-moodulite abil fiiberoptilise võrguga. Fiiberühendus sobib hästi pikemate vahemaade, eri hoonete vaheliste ühenduste ja elektromagnetiliste häiretega keskkondade jaoks.

Ühenduse tüüp ja maksimaalne edastuskaugus sõltuvad kasutatavast SFP-moodulist ja fiiberkaablist.

Sujuv andmeedastus

14,8 Gbit/s mitteblokeeriv kommuteerimisvõimsus ja 5,36 Mpps pakettide edastuskiirus aitavad tagada mitme kaamera videovoo sujuva samaaegse edastamise. Switch sobib seetõttu hästi suurema kanalite arvuga videovalvesüsteemidesse.

Lihtne kasutusele võtta

MS-S0416-GF töötab Plug & Play põhimõttel ega vaja tavapäraseks kasutamiseks eraldi seadistamist. Esipaneeli LED-indikaatorid näitavad toite, võrguühenduse ja PoE-toite olekut ning aitavad ühendusi kiiresti kontrollida.

Vastupidav ja töökindel konstruktsioon

Metallkorpus ja ventilaatorita jahutus vähendavad hooldusvajadust ning võimaldavad vaikset tööd. PoE-portide 4 kV liigpingekaitse aitab kaitsta seadet elektriliste pingekõikumiste ja impulsside eest.

IP30 kaitseastmega switch on mõeldud kasutamiseks kuivades siseruumides, näiteks tehnilises ruumis, valvekeskuses või seadmekapis.

Kasutusvaldkonnad

• IP-videovalvesüsteemid
• Büroo- ja ärihooned
• Korterelamud
• Lao- ja tootmishooned
• Kaubandus- ja teeninduspinnad
• Parklad ja territooriumide valve
• Mitme hoonega valveobjektid
• Fiiberoptilise põhivõrguga süsteemid

Tehnilised andmed

Võrgupordid

• PoE-pordid: 16 × RJ45
• PoE-portide kiirus: 10/100 Mbps
• RJ45 uplink-pordid: 2 × 1000 Mbps
• SFP-pordid: 2 × 1000 Mbps
• Etherneti-kaabli maksimaalne pikkus: 100 m

PoE-toide

• PoE-standardid: IEEE 802.3af/at
• PoE koguvõimsus: kuni 250 W
• Maksimaalne võimsus ühe pordi kohta: 30 W

Võrgu jõudlus

• Kommuteerimisvõimsus: 14,8 Gbit/s
• Pakettide edastuskiirus: 5,36 Mpps
• Pakettide puhvermälu: 4 M
• MAC-aadresside tabel: 16K
• Edastusviis: mitteblokeeriv

Võrgustandardid

• IEEE 802.3 10Base-T
• IEEE 802.3i 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3x voohaldus

Elektritoide

• Toiteplokk: sisseehitatud
• Sisendpinge: AC 100–240 V
• Võrgusagedus: 50/60 Hz
• Sisendvool: kuni 3 A

Indikaatorid

• Toiteindikaator: PWR
• Võrguühenduse indikaator: Link
• PoE-toite indikaator: PoE

Keskkonnatingimused

• Töötemperatuur: –20 kuni +55 °C
• Hoiustamistemperatuur: –40 kuni +75 °C
• Lubatud õhuniiskus: 5–90% RH, kondensaadita
• Kaitseaste: IP30
• PoE-portide liigpingekaitse: 4 kV

Korpus ja paigaldus

• Korpus: metall
• Jahutus: ventilaatorita
• Mõõtmed: 440 × 225 × 44 mm
• Kaal: 4,4 kg
• Paigaldusviis: lauale või seinale

Garantii

• Garantii: 2 aastat
