Kirjeldus

Peamised omadused

• 8 × 10/100 Mbit/s PoE-porti
• 2 × 100 Mbit/s uplink-porti
• IEEE 802.3af ja IEEE 802.3at PoE-tugi
• PoE koguvõimsus kuni 120 W
• Ühe PoE-pordi võimsus kuni 30 W
• Extend-režiimis edastuskaugus kuni 250 m
• 2 Gbit/s blokeerimiseta lülitusvõimsus
• Sisseehitatud 100–240 V AC toiteplokk
• 4 kV liigpingekaitse
• Ventilaatorita konstruktsioon
• Plug-and-play kasutamine
• Metallkorpus
• Lauale või seinale paigaldatav
• IP30 kaitseaste

Toide ja andmeside ühe võrgukaabliga

PoE-tehnoloogia võimaldab saata Etherneti kaabli kaudu samaaegselt nii võrguandmeid kui ka elektritoidet. See vähendab paigaldamiseks vajalike kaablite arvu ning kaamerate juurde ei ole vaja eraldi pistikupesa.

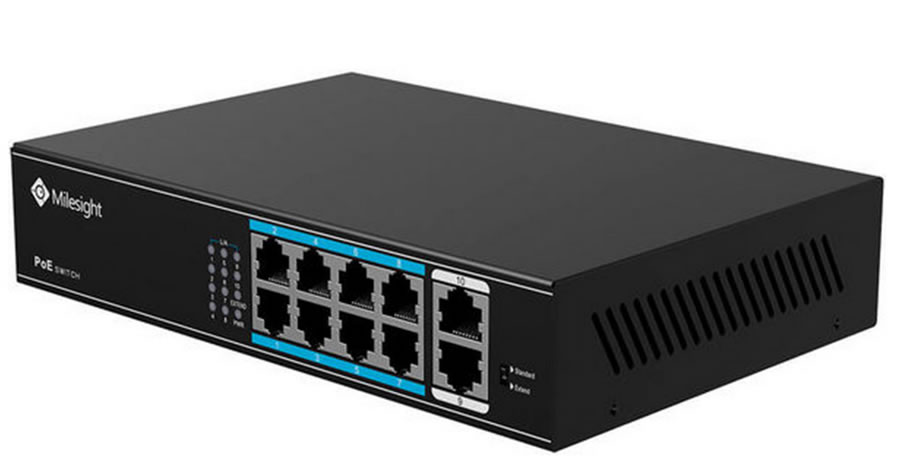

MS-S0208-EL võimaldab ühendada kuni kaheksa IP-kaamerat. Videopilt liigub switchi kaudu NVR-salvestisse, serverisse või võrgus olevasse haldustarkvarasse.

Kaheksa PoE-porti ja kaks uplink-porti

Switchil on kokku kümme RJ45-porti:

• pordid 1–8 on 10/100 Mbit/s PoE-pordid;
• pordid 9–10 on 100 Mbit/s uplink-pordid.

PoE-portidesse ühendatakse IP-kaamerad või teised IEEE 802.3af/at seadmed. Uplink-pordid võimaldavad ühendada switchi NVR-salvesti, ruuteri või põhivõrguga.

PoE-võimsus kuni 120 W

Switchi kogu PoE-võimsus on kuni 120 W ning ühe pordi maksimaalne väljundvõimsus on 30 W.

120 W võimsusreserv võimaldab varustada toitega mitut fikseeritud või motoriseeritud IP-kaamerat. Ühendatavate seadmete valimisel tuleb kontrollida nende maksimaalset energiatarvet ning jälgida, et kõigi portide summaarne koormus ei ületaks 120 W.

Extend-režiim kuni 250 meetrini

Standardrežiimis töötavad kõik kümme porti kiirusel 10/100 Mbit/s ning toetavad kuni 100-meetrist kaabliühendust.

Extend-režiimis töötavad PoE-pordid 1–8 kiirusel 10 Mbit/s ning võimaldavad edastada toidet ja andmesidet kuni 250 meetri kaugusele. Uplink-pordid 9–10 töötavad kiirusel 100 Mbit/s kuni 100 meetri kaugusele.

Extend-režiim sobib suurematele objektidele, kus kaamerad asuvad salvestist või võrgukeskusest tavapärasest kaugemal.

Pärast Standard- ja Extend-režiimi vahetamist tuleb switch taaskäivitada, et valitud režiim rakenduks.

Lihtne plug-and-play kasutamine

MS-S0208-EL ei vaja eraldi tarkvaralist seadistamist. Kaamerad, NVR-salvesti ja muud võrguseadmed ühendatakse sobivatesse portidesse ning switch alustab automaatselt tööd.

Esipaneeli indikaatorid annavad ülevaate:

• switchi toiteolekust;
• portide võrguühendusest ja andmesidest;
• PoE-toite toimimisest;
• Extend-režiimi aktiveerimisest.

Ventilaatorita metallkorpus

Ventilaatorita konstruktsioon võimaldab vaikset tööd ning vähendab hooldusvajadust. Metallkorpus aitab seadme tekitatud soojust hajutada ja kaitseb sisemisi komponente.

Switchi saab paigutada lauale või kinnitada seinale.

Liigpingekaitse

PoE-portidel on 4 kV liigpingekaitse, mis aitab kaitsta switchi elektriliste ülepingete eest. Nõuetekohane maandus ja vajadusel täiendavad liigpingekaitsmed aitavad suurendada kogu videovalvesüsteemi töökindlust.

Tehnilised andmed

Võrgupordid

• PoE-pordid: 8 × RJ45
• PoE-portide kiirus: 10/100 Mbit/s
• Uplink-pordid: 2 × RJ45
• Uplink-portide kiirus: 100 Mbit/s
• Automaatne kiiruse tuvastamine: toetatud

Võrgustandardid

• IEEE 802.3 10Base-T
• IEEE 802.3i 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3x voohaldus

Võrgu jõudlus

• Lülitusvõimsus: 2 Gbit/s
• Lülitusviis: blokeerimiseta
• Pakettide edastuskiirus: 1,488 Mpps
• Pakettide puhvermälu: 1,25 M
• MAC-aadresside tabel: 2 K

PoE-toide

• PoE-standardid: IEEE 802.3af ja IEEE 802.3at
• PoE koguvõimsus: kuni 120 W
• Maksimaalne võimsus ühe pordi kohta: 30 W
• PoE-pordid: 1–8

Edastuskaugus

• Standardrežiim: kuni 100 m kiirusel 10/100 Mbit/s
• Extend-režiim, pordid 1–8: kuni 250 m kiirusel 10 Mbit/s
• Uplink-pordid 9–10: kuni 100 m kiirusel 100 Mbit/s
• Režiimi vahetamise järel vajalik taaskäivitamine: jah

Elektritoide

• Toiteallikas: sisseehitatud
• Sisendpinge: 100–240 V AC
• Võrgusagedus: 50–60 Hz
• Sisendvool: 2,2 A

Indikaatorid

• Toiteindikaator: roheline
• Võrguühenduse indikaator: kollane
• PoE-toite indikaator: roheline
• Extend-režiimi indikaator: roheline

Korpus ja töötingimused

• Jahutusventilaator: puudub
• Kaitseaste: IP30
• Pordipõhine liigpingekaitse: 4 kV
• Töötemperatuur: –20 °C kuni +55 °C
• Hoiustamistemperatuur: –40 °C kuni +75 °C
• Lubatud õhuniiskus: 10–90%, kondensaadita
• Mõõtmed: 195 × 130 × 40 mm
• Kaal: 0,7 kg
• Paigaldus: lauale või seinale
• Garantii: 2 aastat

Sobivad kasutuskohad

Milesight MS-S0208-EL sobib:

• kuni kaheksa IP-kaameraga videovalvesüsteemidesse;
• büroo- ja ärihoonetesse;
• kauplustesse ning teeninduspindadele;
• kortermajadesse;
• ladudesse ja tootmishoonetesse;
• parkimisalade videovalvesse;
• väravate ja sissepääsude jälgimiseks;
• kaamerate paigaldamiseks kuni 250 meetri kaugusele;
• teiste IEEE 802.3af/at PoE-seadmete ühendamiseks.

MS-S0208-EL ühendab kaheksa PoE-kaamera toite ja andmeside ühte kompaktsesse seadmesse ning sobib hästi keskmise suurusega IP-videovalvesüsteemide rajamiseks.
